結構特點 Features

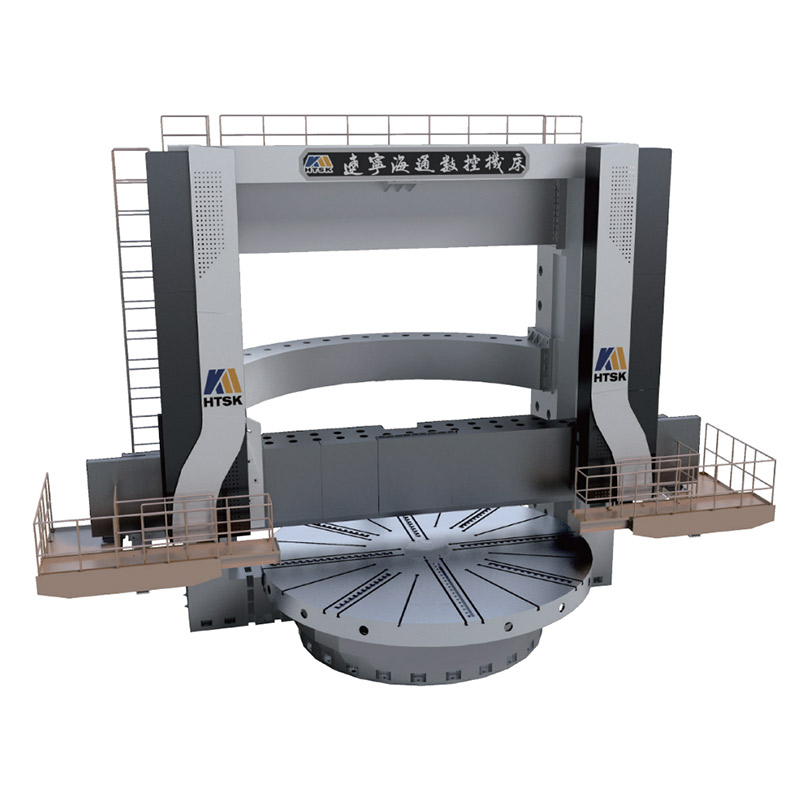

本系列數控立式車床是在CK52--D系列產品基礎上變型的一款產品。
工作臺和工作臺底座采用整體鑄造熱對稱結構，工作臺采用短主軸結構其主軸上裝有一套NN3000K型雙列短圓柱滾子軸承，其內圈帶有1:12錐度可以通過調整該軸承的游隙，以保證工作臺高精度回轉，并且有很高的工作壽命。
工作臺平面圓導軌采用恒流靜壓復合導軌，由高精度、等流量齒輪分油器將壓力油注入油腔，保證工作臺承載下達到所需的油膜厚度和軸向跳動精度。在主軸上部裝有施加預載荷的推力軸承。以保證靜壓導軌的油膜剛度和較小的端面跳動。
機床的主傳動由立式、交流伺服電機驅動，再經立軸兩檔齒輪箱，實現工作臺的轉速范圍。變速箱中齒輪采用斜齒傳動，齒輪采用淬火~削工藝獲得高的傳動精度及傳動效率，并降低傳動的振動與噪聲。
